НАЗНАЧЕНИЕ
Скоростной автоматический шлагбаум предназначен для управления проездами с
интенсивным движением автомобилей.

КОНСТРУКЦИЯ
Корпус
Выполнен из стали толщиной 3мм с высококачественным порошковым покрытием. Цвет
покрытия может быть любой по таблице RAL.
Мотор редуктор
Необслуживаемый, специально разработанный для интенсивной эксплуатации
мотор редуктор на 220В, с системой автоматического охлаждения мотора.
Механизм поднятия и опускания стрелы
Используется кривошипно-шатунный механизм, сбалансированный пружинным блоком с
с функцией разблокировки стрелы для ручного подъема стрелы оператором.
Датчики положения стрелы
Для определения положения стрелы шлагбаума используются бесконтактные оптические
датчики
Плата управления
В плате управления используется контроллер с надежным процессором, позволяющий
подключать следующие внешние устройства
-фотоэменты безопасности для защиты пешеходов, находящихся в створе шлагбаума
-двухцветный светофор 220В
-магнитная петля
-кнопочный проводной пост управления, радиоканальное дистанционное управление
-управление по RS485
Система обогрева (дополнительная комплектация)
Используется обогреватель с вентилятором в комплекте с термостатом.
На термостате выставляется температура, которая должна поддерживаться внутри
стойки шлагбаума.
Стрела
Выполнена из стали с порошковым покрытием белого цвета с светоотражающими
наклейками красного цвета.

Дополнительные акссесуары
механизм отщелкивания стрелы при наезде на нее автомобиля
механизм для ломающейся стрелой на 90 и 180 градусов

мягкий чехол со светоотражающими полосками

Аварийный режим
Конструкция механизма управления стрелы имеет функцию механической разблокировки
с помощью поворотного ключа для ручного подъема стрелы оператором.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Напряжение питания В 50Гц
Напряжение питания мотора В 50Гц
Интенсивность работы
Потребляемая мощность
Без обогревателя Вт
С обогревателем 600Вт
Рабочая температура
Без обогревателя от 35 до +75С
С обогревателем от 45 до +75С
Время открывания 1с
Макс. относительная влажность 90%
Масса кг
Размеры 9 40 1120мм
Цвет RAL
Плановый срок службы до капремонта 5.000.000 циклов

КОМПЛЕКТ ПОСТАВКИ

1. Шлагбаум скоростной - Тумба шлагбаума 1 шт.

2. Стрела шлагбаума -  Алюминевая рейка сечением 80х40мм длиной 3м 1 шт.

3. Наклейки Светоотражающие - наклейки желт/ черн 4 шт.

4. Наклейки Светоотражающие - наклейки красные 12 шт.

5. Закладная пластина - Из оцинкованной стали с размерами 290х340мм 1 шт.

6. Анкерные болты - М12 с гайкамим (8шт) и шайбами (8шт) 4 шт.

7. Болты для рейки - Болты М 10 с гайками (2шт) для крепления рейки шлагбаума 2 шт.

8. Инструкция - Инструкция пользователя 1 шт.

9. Ключ разблокировочный - Шестигранный ключ для ручного поднятия стрелы 1 шт.

10. Ключ 333 - Ключ от дверцы шлагбаума 3 шт.

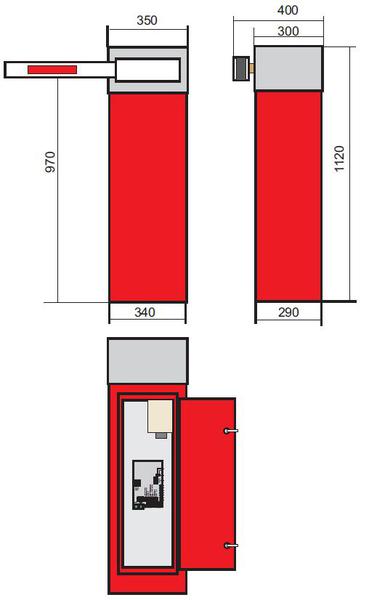

Габаритные размеры

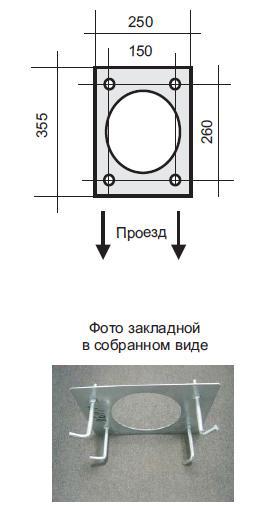

Закладная

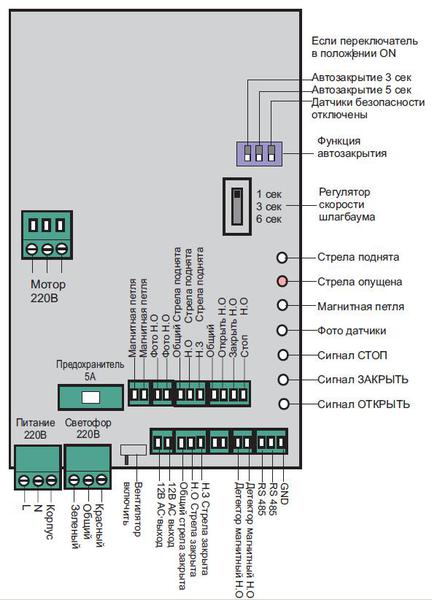

ПЛАТА УПРАВЛЕНИЯ WJ-DZ5-101. СХЕМА ПОДКЛЮЧЕНИЙ
