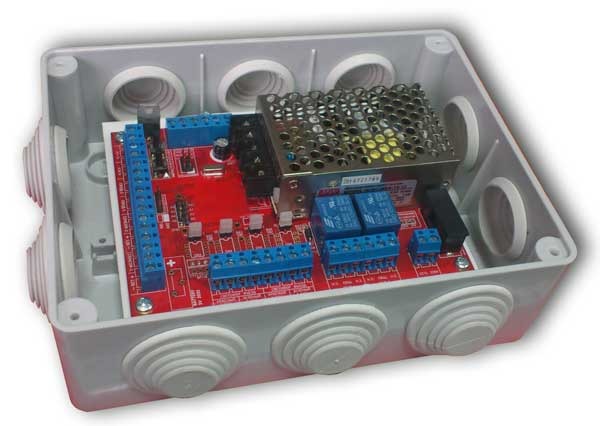

Блок управления светофором БСР-4/220/24.

Контроллер БСР-4 предназначен для:

- Организации регулирования движения с помощью двухцветных светофоров напряжением перем. 220В или пост. 24В

- Управления двумя шлагбаумами или автоматикой ворот (выходы реле).

- Управление внешней нагрузкой с помощью встроенных  реле (вместо автоматики).

- БСР-4  одновременно обрабатывает данные с 2х датчиков обнаружения автомобиля и 2х  внешних систем СКУД.  соответственно полученным - данным управляет светофорами, автоматикой или нагрузкой.

- БСР-4 является заменой БСР-2, поддерживает все функции блока БСР-2.

В качестве датчиков обнаружения автомобиля возможно использование:

- Лучевых датчиков (типа фотоэлементы CAME DIR-10)

- Магнитной петли (типа датчик магнитный CAME SMA)

- Любых других датчиков  выходами которых являются "Сухие" контакты реле Н.О. либо Н.З. типа или  кнопок.

Функции блока БСР-4

- ТРИ режима работы исполнительных реле: Стандарт (реле срабатывают на ~ 0.5 сек для управления автоматикой), Шлюз (реле срабатывают по очереди на ~ 0.5 сек для управления автоматикой по пути  движения авто через соответствующие датчики), Реле отключены.

- Программирование типа используемых датчиков для входов СЕНСОР1,2 и  СКУД1,2 для работы как Н.О. и Н.З.

- Исключение реагирования системы на сигналы от датчиков при проходе людей или животных.

- Настраиваемый таймер возврата в дежурный режим от 10 до 240 секунд. Предназначен для восстановления работоспособности системы при  возникновении аварийных или внештатных ситуаций. Например: клиент заехал в зону действия датчиков и выехал задним ходом; неисправна система СКУД и.д.

- Выбор режима работы «РЕВЕРСИВНЫЙ» (въезд и выезд через один проезд) и «ДВУХПРОЕЗДНЫЙ».

Возможно изменение алгоритма работы (прошивки) контроллера по индивидуальному ТЗ заказчика, в сжатые сроки.

Сетевой блок управления светофорами БСР-4/485(NET).

Контроллер БСР-4/485(NET) предназначен для:

- Организации регулирования движения по средством двухсекционных светофоров в многоуровневых паркингах с одним общим (реверсивным) въездом.

- Управления двумя шлагбаумами или автоматикой ворот (выходы реле).

- Управление внешней нагрузкой с помощью встроенных  реле (вместо автоматики).

- БСР-4  одновременно обрабатывает данные с 2х датчиков обнаружения автомобиля,  2х  внешних систем СКУД и полученные по интерфейсу   RS-485 от других блоков БСР-4/485  в данной  системе.  соответственно полученным данным управляет светофорами, автоматикой или нагрузкой.

В качестве датчиков обнаружения автомобиля возможно использование:

- Лучевых датчиков (типа фотоэлементы CAME DIR-10)

- Магнитной петли (типа датчик магнитный CAME SMA)

- Любых других датчиков  выходами которых являются "Сухие" контакты реле Н.О. либо Н.З. типа или  кнопок.

Функции блока БСР-4/485(NET):

- Работа с  датчиками обнаружения автомобиля  с выходом  Н.О. и Н.З. контактами.

- Исключение реагирования системы на сигналы от датчиков при проходе людей или животных.

-  Два режима работы реле.

- Объединение в сеть контроллеров  по интерфейсу RS-485.

- Согласованное управление всеми светофорами в паркинге.

- Выход в дежурный режим по сторожевому таймеру.

Блок управления светофорами БСР-4/485 является сетевой версией блока БСР-4 и способен работать при наличии в сети хотя бы двух блоков. Максимальное количество работающих блоков в сети равно 7 (1 ведущий и 6 ведомых). По требованию заказчика количество блоков в сети может быть увеличено до требуемого значения.

Возможно изменение алгоритма работы (прошивки) контроллера по индивидуальному ТЗ заказчика, в сжатые сроки.
